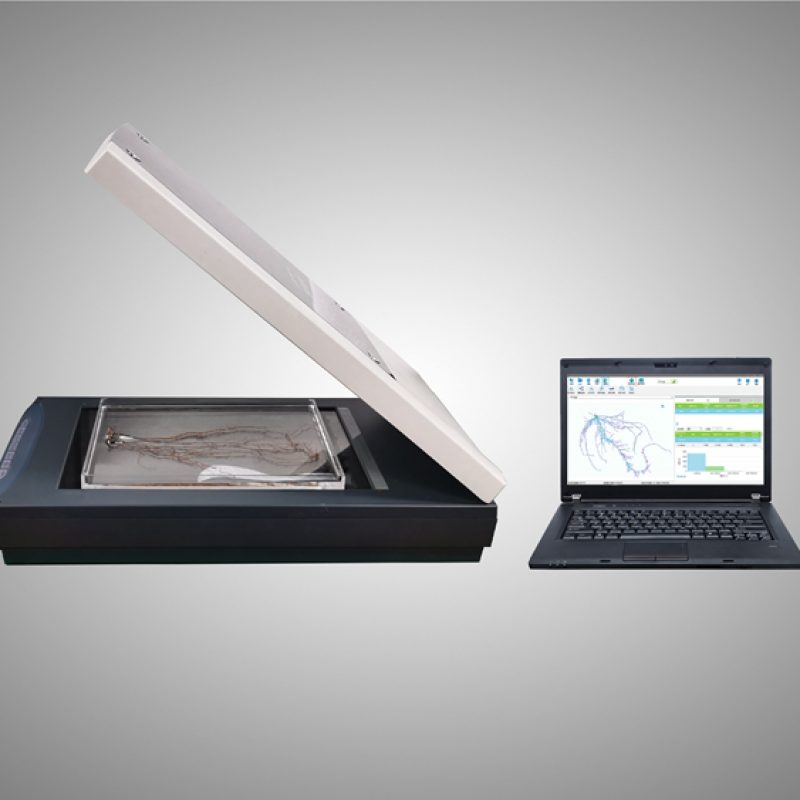

GXY-A植物根系分析系统基于图像识别技术,专业用于植物离体洗根后的根系分析,可以分析植物根系长度、直径、表面积、体积、根尖数、分叉数、关节点、连接点数、交叠数、根瘤、盒维数等,也可测量针叶面积、体积、棉纤维粗细、长度等,适用于植物根系形态学、构造研究、植物科学研究等,解决根系结构和几何参数难以获取的问题,提升从业人员工作效率。



功能特点:

根系分析功能:

1、拓扑分析:能自动进行根系的拓扑分析,自动确定根的连接数、长度、体积等参数,可自动区分侧根等级自动分析主根或任意一支侧根的参数等,根系等级分为8级,使根系分析更加准确;

2、根瘤分析:可自动识别并分析根瘤体积在根系中的占比,以客观确定根瘤数、根瘤表面积、根瘤表面积贡献量、根瘤体积和根瘤体积贡献量,可手动添加未识别的根瘤,也可删除系统识别错误的根瘤,手动操作使数据更加准确;

3、连接分析:可分析准确分析根系内各根段的角度关系;

4、分段测量:可通过直径、投影面积、表面积、体积和长度进行根系分段和分档,并可自定义进行分档设置,自动测量各直径段长度、投影面积、表面积、体积等,及其分布参数,并输出数据直方图,实现数据可视化

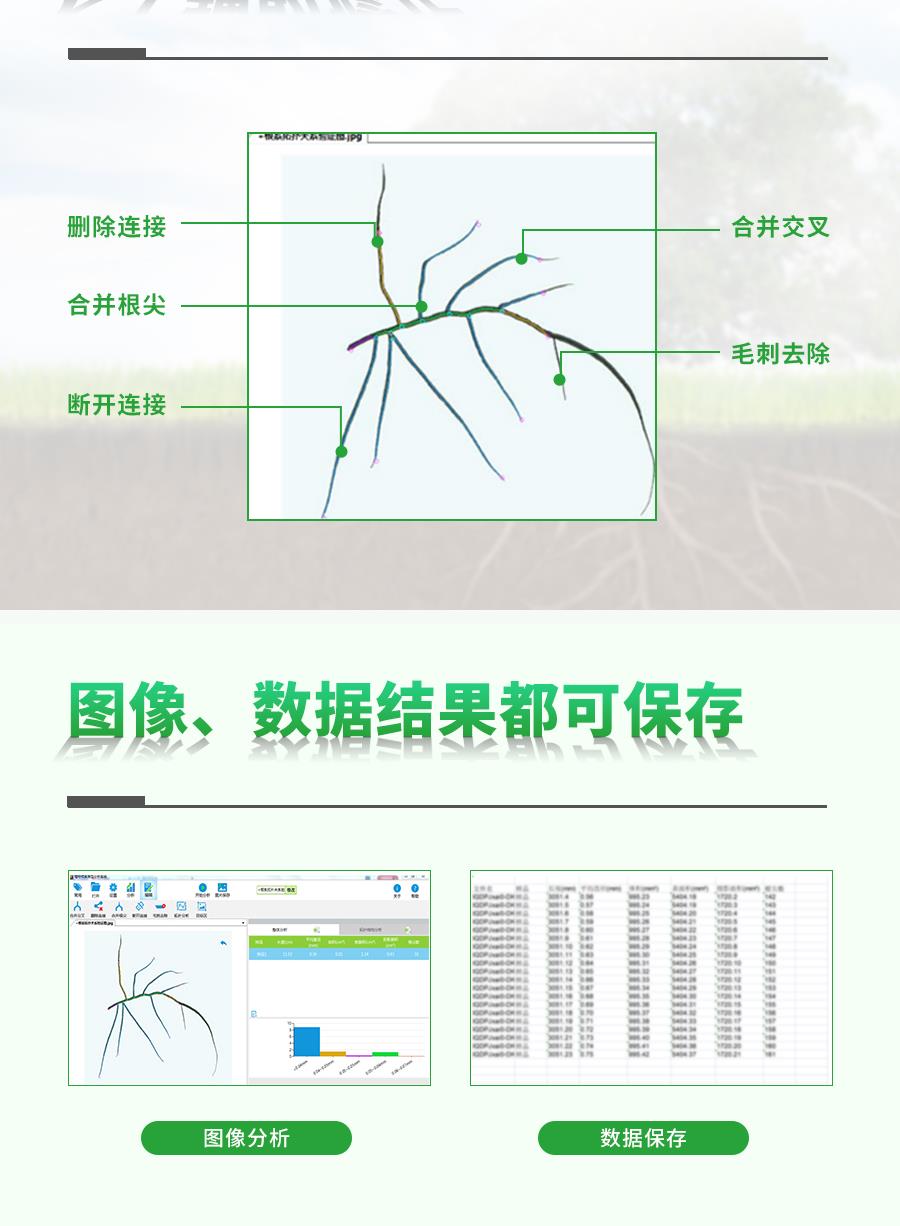

5、智能校正,结果更精准:可对根系进行合并分叉、删除连接、合并根尖、断开连接、毛刺去除、主根修正、侧根修正、根粗修正等校正,可操作性强;

6、自动剔除杂点:通过设定像素值剔除杂点,凸显目标根系轮廓;

7、自动标定:用户输入扫描像素后,软件自动换算实际长度;

8、个性化显示,观察更轻松:支持对图片分析的参数进行勾选设置,可用不同颜色显示出根系的端点、关节点、连接线段、根瘤、主根、1-6级侧根和低级侧根,便于检测中的直观显示与区分;

9、图片二值化:调整图片灰度对比,更好分割根系和调整背景,使分析结果更准确;

10、还原至初始图片:可将分析或操作后的图片还原为刚打开时的状态;

11、目标区域分析:可手动选择想要测定的目标区域,只对选定的目标区域进行分析,分析更加灵活,增加数据准确性。

一键分析多项参数:一键操作,精准获取根总数、根尖数量、根总长、根平均直径、根总投影面积、根总体积、R/G/B、RHS、总连接点数、端点、关节点、连接点数、分叉数、交叠数、盒维数等多项参数;

软件加密、数据更安全:采用动态二维码+密码狗加密,登记具体使用单位的信息,防止加密狗的丢失;

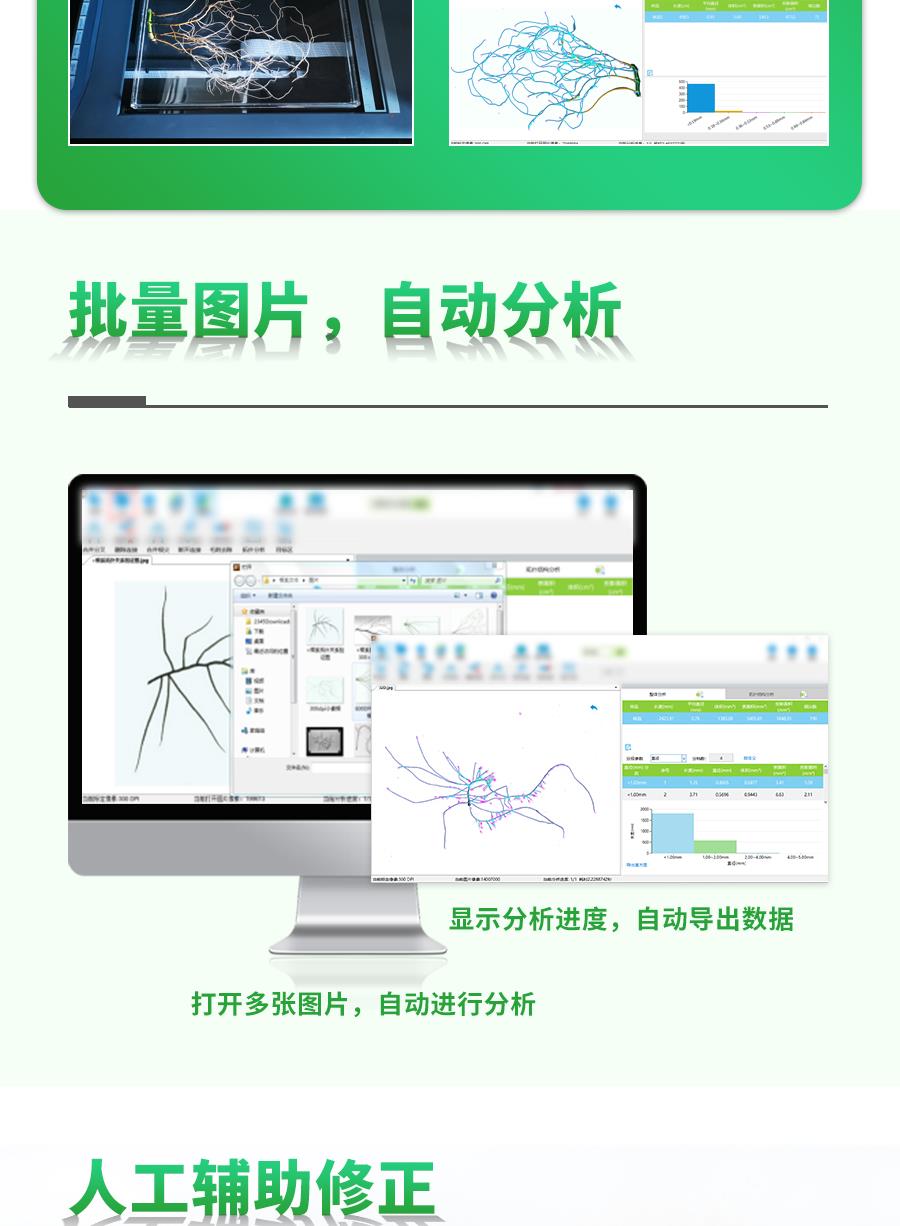

大批量全自动分析:单次可批量分析100张以上图片,自动保存分析结果,省时省力;

数据自动保存:可随时暂停或继续分析数据,数据进度自动保存;

数据导出表格化:将图片或数据导出至指定文件夹,数据可导出Excle格式追加至指定文件夹下方;

自带指尖耕耘手机app与云平台:多平台共享数据,可实时查看与导出;多平台备份数据,永久保存不防丢失



技术参数:

整体参数:

总根系长度范围:0-10000mm

总根尖数量范围:0-1000

投影面积范围:0-200000mm²

表面积范围:0-1000000mm²

体积范围:0-2000000000mm³

根系平均直径范围:0-20mm

总交叠数量范围:0-10000

侧根分叉数量范围:0-10000

拓扑分析参数(需要相对完整根系):

各级根系长度范围:0-10000mm

各级根平均直径范围:0-20mm

各级根连接数量范围:0-100

各级根投影面积范围:0-200000mm²

各级根表面积范围:0-1000000mm²

各级根体积范围:0-2000000000mm³

连接分析参数:

平均长度:各根段总的平均长度范围:0-10000mm

平均角度:各根段总的平均角度范围: 0-180度

平均投影面积:各根段的总平均投影面积范围:0-200000mm²

平均表面积:各根段的总平均表面积范围:0-1000000mm²

平均体积:各根段的总平均体积范围:0-2000000000mm³

平均直径:各根段的总平均直径范围:0-20mm

根瘤分析参数:

根瘤个数:根系上的根瘤数量范围:0-1000

根瘤面积:总的根瘤的面积范围:0-1000000mm²

根瘤面积贡献量:根瘤在根系总表面积中的占比范围:0-100%

根瘤体积:总的根瘤的体积范围:0-2000000000mm³

根瘤体积贡献量:根瘤根系总体积中的占比范围:0-100%
